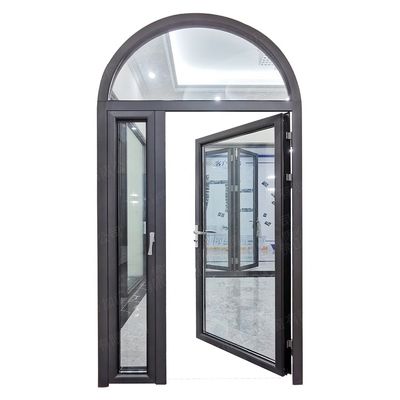

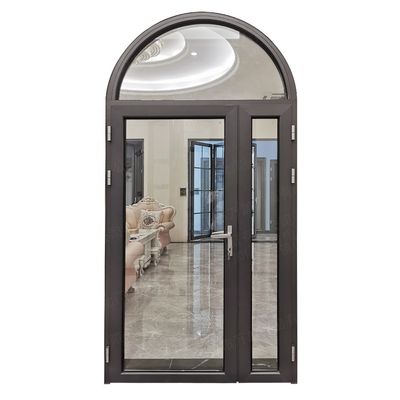

Cửa ra vào bằng nhôm hàng đầu hình vòm, Cửa ngoại thất cổ điển với bản lề

KHC70A Sê-ri Cửa nhôm vỏ nhôm hình vòm tròn mang phong cách cổ điển và thời trang với thiết kế bản lề tùy chỉnh

Hướng dẫn Lắp ráp Cửa

Vỏ hộp Ultimate Casement Round Top do nhà máy lắp ráp (thiết bị vận hành hoặc cố định)

Khung hình tròn cuối cùng được lắp ráp tại nhà máy (thiết bị vận hành hoặc cố định)

Mô tả khung

Mặt trong: Gỗ thông không khớp hoặc lõi có khớp ngón với gỗ thông không khớp;tùy chọn Douglas Fir không khớp ngón tay hoặc lõi có khớp ngón tay với veneer Douglas Fir không khớp ngón tay;tùy chọn gỗ Sồi trắng không ghép ngón hoặc ghép ngón với veneer Sồi không ghép ngón;Cherry không ghép ngón hoặc lõi có khớp ngón tay với Cherry veneer;Lõi gỗ Gụ không ghép ngón hoặc lõi ghép ngón với veneer Gỗ gụ không ghép ngón;Hạt dọc không khớp ngón tay Douglas Fir hoặc nối ngón tay với tấm veneer Hạt dọc Douglas không khớp ngón tay.

Được sấy khô đến độ ẩm không lớn hơn mười hai (12) phần trăm tại thời điểm chế tạo

Chất bảo quản chống thấm nước được xử lý theo WDMA IS4.

Khung nhôm bên ngoài được phủ bằng nhôm ép đùn dày 0,050 inch (1,3mm)

Độ dày khung: 1 3/16 ”(30mm)

Độ sâu khung hình cho các đơn vị khung hình đầy đủ có tổng thể 5 điểm nhấn 21/32 ”(144mm).4 9/16 ”(116mm) độ sâu nhiễu từ mặt phẳng vây đóng đinh đến mặt trong của khung để xây dựng mới

Chiều sâu khung cho các đơn vị khung thay thế có tổng thể 3 ¼ ”(83mm) cho ứng dụng thay thế và 2 chiều sâu nhiễu 3/16” (56mm) từ mặt phẳng vây đóng đinh đến mặt trong của khung để xây dựng mới

Góc xiên khung: Tiêu chuẩn là không có góc xiên, tùy chọn có sẵn là góc xiên 8 độ và 14 độ (chỉ dành cho khung thay thế)

Mô tả Sash

Mặt trong: Gỗ thông không khớp hoặc lõi có khớp ngón với gỗ thông không khớp;tùy chọn Douglas Fir không khớp ngón tay hoặc lõi có khớp ngón tay với veneer Douglas Fir không khớp ngón tay;tùy chọn gỗ Sồi trắng không ghép ngón hoặc ghép ngón với veneer Sồi không ghép ngón;Cherry không có khớp nối hoặc lõi có khớp ngón tay với Cherry veneer;Lõi gỗ Gụ không ghép ngón hoặc lõi ghép ngón với veneer Gỗ gụ không ghép ngón;Hạt dọc không khớp ngón tay Douglas Fir hoặc nối ngón tay với tấm veneer Hạt dọc Douglas không khớp ngón

Được sấy khô đến độ ẩm không lớn hơn mười hai (12) phần trăm tại thời điểm chế tạo

Chất bảo quản chống thấm nước được xử lý theo WDMA IS4

Sash nhôm phủ bên ngoài bằng nhôm ép đùn dày 0,050 ”(1,3mm)

Độ dày tấm lợp: Độ dày tấm lợp là 1 5/8 ”và 1 7/8” (48mm) đối với các đơn vị full frame.Khung thay thế sẽ có độ dày sash là 1 5/8 ”

Stiles và Rails: 2 1/16 ”(52mm)

Tùy chọn Sash: Đường ray đáy cao tùy chọn: 3 9/16 ”(90mm)

Dán nội thất

Tiêu chuẩn là: Ogee

Tùy chọn: Hình vuông và Hồ sơ Ovolo
